Ljusdroppen

Under December -98 kunde man se en 24x14x11.5 uppblåsbar ljusdroppe framför riksdagshuset i Stockholm. Det var ett av de sista projekten i kulturhuvudstadsåret.
Formen skapades i ett CAD-program med utbrednings funktion (Touch-3D) för att sedan exporteras till ett materialoptimeringsprogram.

Bitarna skars ut på GranSegels laserskärare som normalt används för segelproduktion. Hela processen från Order till uppblåst ljusdroppen framför riksdagshuset tog mindre än en vecka!
De tre invändiga lamporna är "fusionsljus" vilka skapade det starka ljuset.

Designprogram

Droppen konstruerades i GranSegels avancerade CAD-CAM system. Ovan en 3-D bild av droppen från datorn .

Utbredning

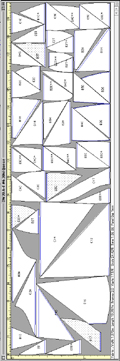

Bilden visar ljusdroppens utbredda panellayout. Bilden ovan höger är droppen så som den såg ut i design programmet.
Det gick åt ca 1000 meter nylonduk och den sammanfogades i en spinnakermaskin av 67 individuella paneler förutom golvet.

Tillbaka

Formen skapas i skarvarna mellan panelerna och den dynamiska länken mellan 3D och 2D i Touch-3D underlättade arbetet att få in bitarna på den begränsade dukbredden utan att påverka formen.
